Dachrandprofile:

__________________________________________________________________________________________________________________________

auch für Dachrandprofile muss mann einen statischen Nachweis erbringen - für unser alters System  FD -M  ist dies nicht mehr möglich! Grund ist der höhenverstellbare Halter und die damit nicht nachweisbare Windlastaufnahme / Widerstandkraft für eine Langlochbefestigung ohne Kraftnachweis!



  wie bieten Ihnen nun ein neues System an - mit statischem Nachweis!

                    Dachrandprofil NAFTIBH DRAD Typ DR S3

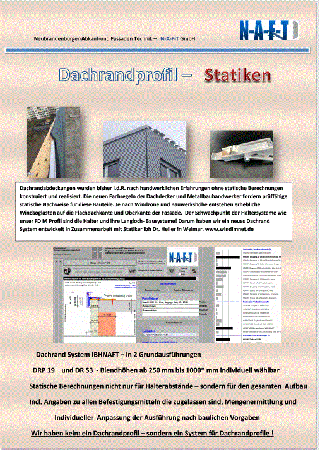

 ( zum Download als PDF Format der Prospekte - hier auf die Bilder klicken!)



g





wie bieten Ihnen ein Dachrandprofil mit individuell definierbaren Blendhöhen und Blendhöhen über 700 mm ..... je nach statischen Voraussetzungen - Gebäudehöhen ! In unseren statischen Nachweisen bieten wir Ihnen nicht nur den Halterabstand, sondern auch einen Nachweis für den gesamten Dachaufbau- incl. Beschreibung jedes Befestigungsmittel und deren Zulässigkeit! Desweiteren haben wir noch weitere Dachrandprofile in diesem System mit beweglichen Haltern und noch größeren Blendhöhen. Diese sind in Bearbeitung - weitere Bilder folgen!

Wier bieten Ihnen das Profil an mit einem Standard Halter Abstand von 1500mm an -dies ist ein Regelabstand für Standard Windlastzone 2 und eine Gebäudehöhe von bis zu 20 m und wird nach den jeweiligen Vorgaben von Ihrem BV angepasst und nachgewiesen.

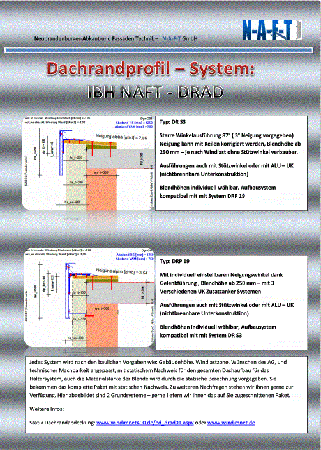

Dachrandprofil NAFTIBH DARD DRP 19 / Z

                                  DRP 19 / UK ... und weitere..



Hier gibt es diverse Möglichkeiten und Befestigngsformen die an das jeweilige Bauvorhaben angepasst werden.

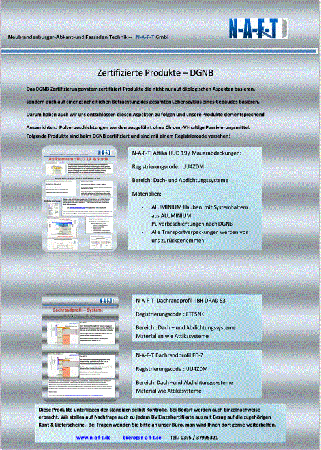

DGNB Zertifikat für DRAD S3  und FD-Z:



( Download als PDF - bitte Bild anklicken)
